Máy cắt mẫu hộp giấy carton
- Mã sản phẩm: AKZ101310/2516/3016
- Hãng: AOKE
- Bảo hành: 12 tháng
- Xuất xứ: Trung Quốc
- Giá: Liên hệ
BẤM XEM NHANH
MÁY CẮT MẪU HỘP GIẤY CARTON
1/ Video máy cắt mẫu giấy bao bì carton AKZ hãng AOKE
– Video KOM Việt Nam bàn giao máy cắt mấu giấy AKZ103016 tại Hà Nội:
2/ Đặc điểm và tính năng ưu việt
1.1 Điểm ưu việt
– 2 đầu cắt có thể hoán đổi, khung đầu tích hợp, dễ dàng thay đổi dao.
– Nâng cấp hoàn toàn mới, tận hưởng trải nghiệm “tốc độ” hơn.
– Thao tác hoàn toàn trên màn hình cảm ứng, thao tác thuận tiện hơn.
– Thiết kế thân máy tích hợp, cấu trúc ổn định hơn, đẹp hơn!
1.2 Tính năng chung
– Máy cắt mẫu hộp giấy và hộp carton dòng AKZ10 là hệ thống máy cắt thế hệ mới do Aoke phát triển. Hiệu suất của máy đã có bước nhảy vọt về chất lượng so với kiểu dáng ban đầu. Máy không chỉ cải thiện đáng kể tốc độ xử lý, độ chính xác xử lý và vận hành thuận tiện mà còn có vẻ ngoài công nghệ hơn.
– Máy cắt mẫu AOKE seri AKZ10 tích hợp chức năng cắt và vẽ cùng nhiều chức năng khác, tuân thủ các đặc tính ổn định, tốc độ cao và độ chính xác cao. Thiết bị phù hợp với nhu cầu cắt sản phẩm nhỏ của các công ty đóng gói, nhà máy sản xuất hộp carton sóng, nhà máy sản xuất hộp màu, nhà máy in màu, nhà máy cắt khuôn, nhà máy đóng gói hộp bánh ngọt và các doanh nghiệp khác.
– Máy có thể cắt carton sóng, bìa tổ ong, bìa cứng, xốp, bìa KT, bìa Chevron, tấm nhựa, bìa rỗng, da, vải và các vật liệu khác. Dòng máy này đã được khách hàng đánh giá cao trong ngành bao bì, quảng cáo, in ấn, cắt khuôn, điện tử, gioăng, logo, giày dép và đồ da.
*** Option hệ thống định vị CCD của máy cắt mẫu giấy AOKE – Quý khách lựa chọn mua thêm khi có nhu cầu:
– Hệ thống định vị thị giác CCD của Aoke được phát triển độc lập, là hệ thống định vị và cắt cạnh thông minh dành cho in ấn bao bì, hệ thống này có thể được sử dụng để để định vị cắt bế liên tục. Hệ thống này có độ chính xác cao, hiệu suất sản xuất lớn và dễ sử dụng; giúp cải tiến sự thiếu chính xác, các bất cập của các dòng máy không có chức năng này.
– Cảm biến CCD là cảm biến chuyển đổi hình ảnh quang học sang tín hiệu điện trong các máy thu nhận hình ảnh. Nó là 1 trong 2 loại cảm biến dùng phổ biến trong các máy thu ảnh kỹ thuật số hiện nay; trong đó tín hiệu được số hóa bằng chip ADC nhanh:
- Kiểu dấu tùy chỉnh như dấu chéo, dấu tròn ở giữa.
- Sử dụng linh kiện của Nhật.
- Nhận dạng thông minh các dấu in để đạt được khả năng cắt tìm cạnh.
3/ Thông số kỹ thuật
| Mã máy | AKZ10 |
| Khổ cắt tối đa
(Quý khách tùy chọn 1 khổ làm việc) |
AKZ101310: 1300 x 1000 mm/ AKZ101713:1700 x 1300 mm
AKZ102516: 2500 x 1600 mm/ AKZ103016: 3000 x 1600 mm AKZ103018: 1800 x 3000 mm/ AKZ103020: 2000 x 3000 mm |
| Tốc độ tối đa tho thiết kế | 1800 mm/s
(Tốc độ thực tế tùy thuộc vào sản phẩm, các yếu tố giấy và các yếu tố vận hành) |
| Đường kính vòng tròn cắt tối thiểu | 6mm ( nguyên liệu dày 5-7mm)
(tùy thuộc vào nguyên liệu cắt để đặt làm) |
| 3 mm (nguyên liệu 1.5mm)
( tùy thuộc vào nguyên liệu cắt để đặt làm) |
|
| Bộ đệm đầu vào | 32 vMB |
| Độ dày cắt tối đa | 30 mm
( tùy thuộc vào nguyên liệu cắt để đặt làm) |
| Độ chính xác cắt | ±0.1 mm
( tùy thuộc vào nguyên liệu cắt để đặt làm) |
| Độ chính xác lặp lại | ≤0.1 mm |
| Dụng cụ cắt | Dao rung, con lăn ép, bút, chức năng cắt rãnh hình chữ V, định vị bằng laser |
| Chức năng | Cắt rung, cấn gân, cắt nét đứt, cắt nửa, vẽ khuôn dao, định vị bằng laser, bảo vệ hồng ngoại |
| Nguyên liệu cắt | Xốp dày tối đa 30mm, carton sóng 15mm, bìa cứng 3mm, màng PVC dày 1,5mm, v.v… |
| Cấu trúc thiết bị | Bàn làm việc, tủ điều khiển, bơm chân không, máy nén khí (tự chuẩn bị hoặc cung cấp áp suất khí) |
| Phương thức cố định nguyên liệu | Hấp phụ chân không. Đối với các vật liệu thoáng khí như vải hộp cắt công nghệ cần phủ một lớp màng mỏng lên vật liệu. |
| Loại dao ( chức năng cắt) | 口 Dao đặc biệt: Cắt bìa cứng , giấy kraft, carton , tấm PVC, decal trong phạm vi 1,5mm. |
| 口Dao 45°: Cắt carton rãnh hình chữ V. | |
| 口Dao 26°: Cắt carton sóng trong phạm vi 3-7mm. | |
| 口Dao 20°: Cắt carton sóng trong phạm vi 7-10mm. | |
| 口Dao 16°: Cắt carton sóng trong phạm vi 10-15mm. | |
| Con lăn cấn gân | 口 Con lăn 3.5mm : Cắt carton sóng trong phạm vi 7-15mm. |
| 口 Con lăn 2.5mm : Cắt carton sóng trong phạm vi 5-7mm. | |
| 口 Con lăn 1.5mm : Cắt carton sóng trong phạm vi 3-5mm. | |
| 口 Con lăn 0.8mm : Cắt Cắt bìa cứng , giấy kraft, carton , tấm nhựa trong phạm vi 2mm. | |
| Điện áp và công suất | 7.5kw. 380V |
| Hệ thống điều khiển | Hệ thống servo |
| Dữ liệu hỗ trợ | HPGL |
| Điện áp | 220V±10%, 50HZ |
| Cáp dữ liệu | Cổng cáp/ USB |
| Kích thước lắp đặt ( DxR) | 2200×1860mm / 2600×2160mm / 3400×2460mm
(Tùy khổ máy mà kích thước có thể thay đổi) |
| Ghi chú: Kích thước có thể đặt làm | |
Lưu ý: Các thay đổi cải tiến tốt hơn về thông số kỹ thuật, cấu trúc và linh kiện xuất xứ sẽ không được báo trước
QUÝ KHÁCH THAM KHẢO THÊM
– Máy cắt mẫu giấy ivory bao bì duplex DCH30 khổ nhỏ độ dày cắt 1mm tối đa.
– Máy cắt bế kỹ thuật số dành cho in nhanh khổ A3
Máy cắt mẫu giấy ivory bao bì duplex

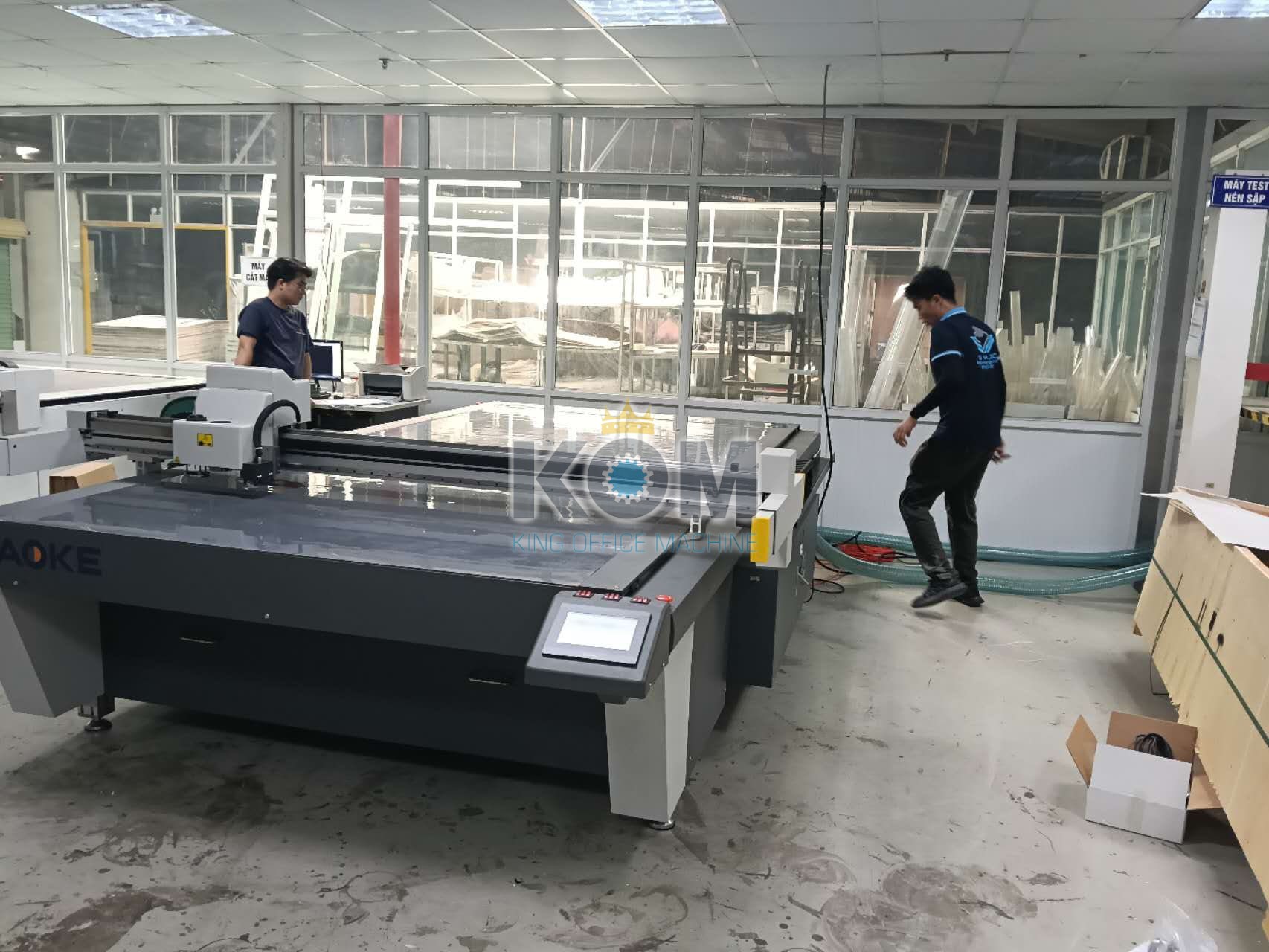

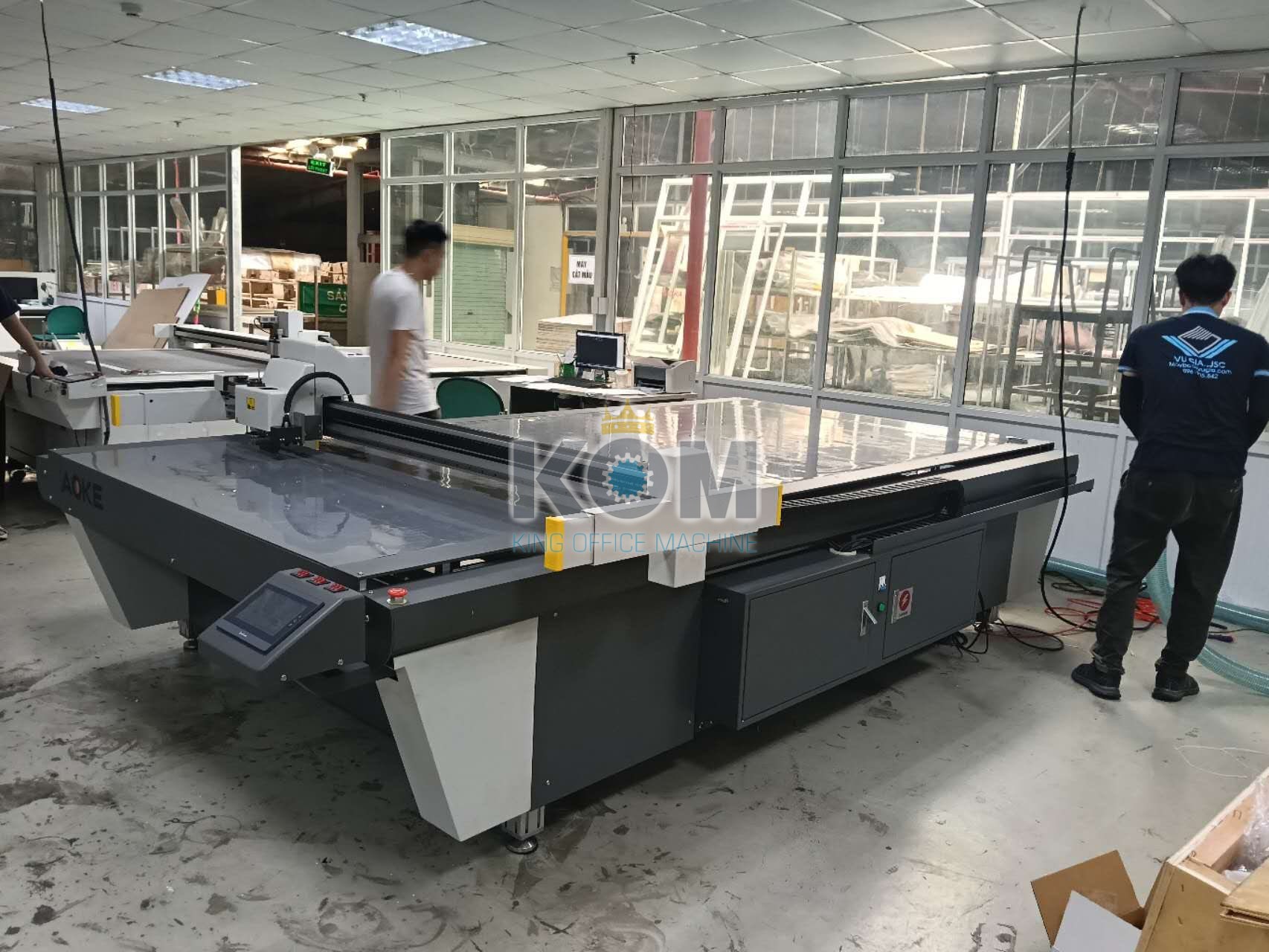

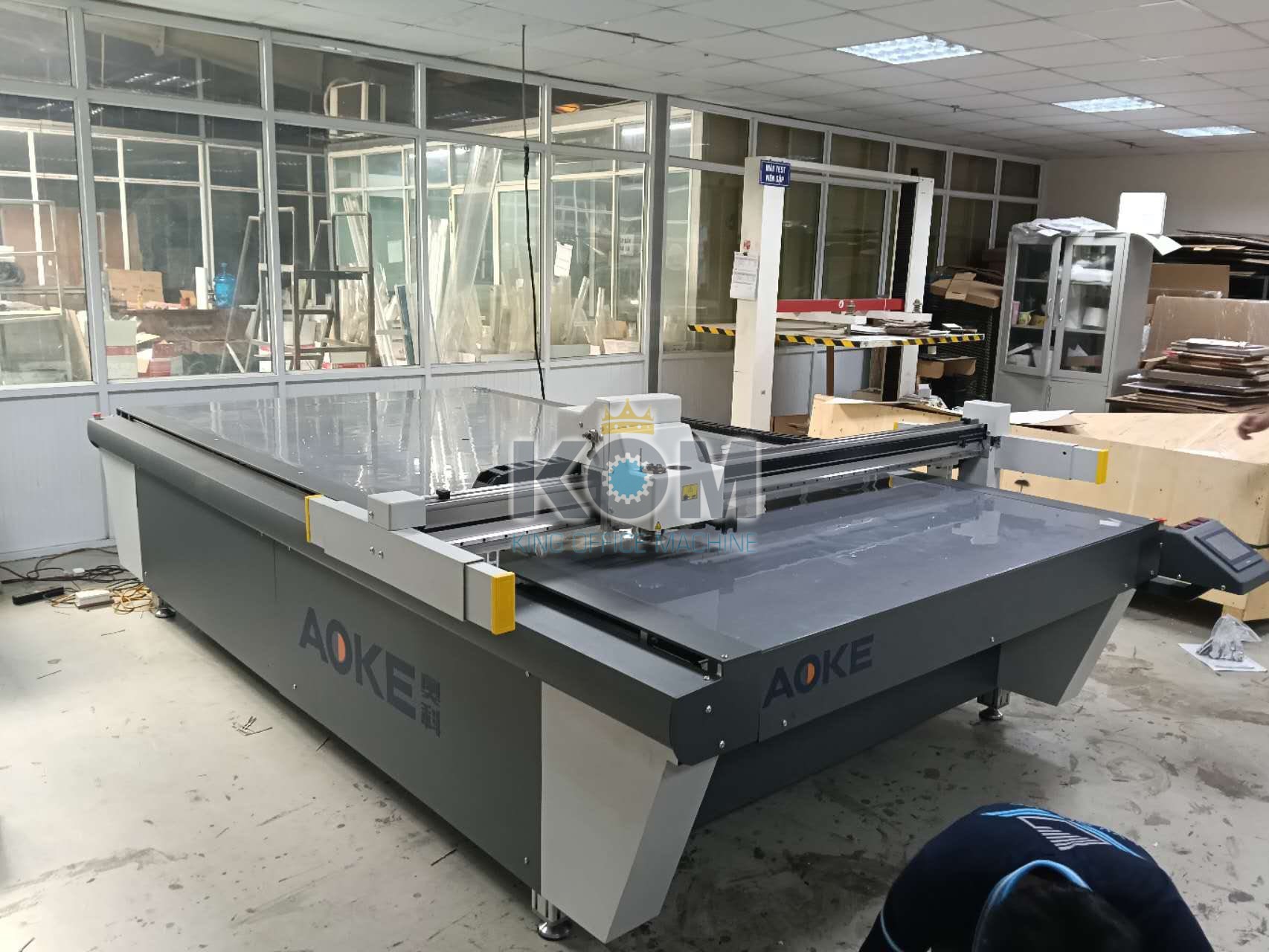

4/ KOM Việt Nam lắp đặt máy cắt mẫu giấy bao bì carton AOKE
5/ Danh sách cấu hình tiêu chuẩn máy cắt mẫu hộp giấy AKZ10
| Số TT | Tên cấu hình | Hình ảnh | Ghi chú |
| 1 | Máy cắt mẫu |  |
Khung giá đỡ đầu máy tích hợp, bền và không bị biến dạng khi dịch chuyển. Nâng cấp hoàn toàn mới, có thể tận hưởng trải nghiệm ” nhanh”hơn. Thao tác hoàn toàn trên màn hình cảm ứng giúp thao tác đơn giản và thuận tiện hơn. Thiết kế thân máy tích hợp giúp cấu trúc ổn định và mỹ quan. |
| 2 | Mô-đun phần mềm điều khiển ( kèm USB) |  |
Hệ thống điều khiển tốc độ cao, quyền sở hữu trí tuệ độc lập, truyền dữ liệu ổn định và nhanh, sao chép, sàng lọc, xếp bản và cắt đồ họa vector được tối ưu hóa |
| 3 | Súng dao rung điện động tần suất cao(kèm đầu dao cắt) |  |
Động cơ rung tần số cao 150W, rung mạnh hơn, cắt nhanh hơn, có thể dễ dàng cắt nhiều loại nguyên liệu dày và cứng hơn (như: carton sóng, bìa tổ ong, bìa cứng, tấm xốp, bìa KT, bìa Chevron, tấm nhựa, bìa rỗng, da, cắt mịn và gọn gàng, cắt toàn bộ, cắt nửa, cắt nét đứt được hoàn thành trong 1 lần. |
| 4 | Màn hình thao tác |  |
Màn hình cảm ứng, dễ học, dễ hiểu và dễ vận hành, với chức năng tinh chỉnh kỹ thuật số trực quan và lưu trữ cài đặt trước độ sâu của dao và chức năng áp suất dao. Có thể cài đặt các thông số cắt khác nhau cho nhiều loại dao khác nhau. |
| 5 | Hệ thống định vị đèn laser |  |
Hệ thống định vị tia hồng ngoại có thể định vị và cắt vật liệu in nhanh chóng và chính xác. Cải thiện hiệu quả công việc. |
| 6 | Modun an toàn chống va chạm |  |
Thiết kế chống va chạm an toàn đơn giản, tích hợp thiết bị lưới hồng ngoại, linh hoạt trong phản ứng, đảm bảo an toàn cá nhân cho người vận hành và vận hành máy móc an toàn. |
| 7 | Con lăn ép 0.8mm |  |
Thích hợp cắt bìa cứng, giấy kraft, carton, tấm nhựa… trong phạm vi 2mm |
| Con lăn ép 1.5mm |  |
Thích hợp cắt carton sóng trong phạm vi 3-5mm | |
| Con lăn ép 2.5mm |  |
Thích hợp cắt carton sóng trong phạm vi 5-7mm | |
| Con lăn ép 3.5mm |  |
Thích hợp cắt carton sóng trong phạm vi 7-15mm | |
| 8 | Dao V 90° |  |
Thích hợp cho nhà máy sản xuất hộp quà tặng, sản xuất hộp bìa cứng, sản xuất hộp thủ công, sản xuất hộp bao bì, nguyên liệu carton chữ V 90° (một mặt 45°) và nhu cầu sản xuất lô hàng nhỏ. |
| Dao V 120° |  |
Thích hợp cho nhà máy sản xuất hộp quà tặng, sản xuất hộp bìa cứng, sản xuất hộp thủ công, sản xuất hộp bao bì, nguyên liệu carton chữ V 120° (một mặt 60°) và nhu cầu sản xuất lô hàng nhỏ. | |
| Dao V cắt bìa cứng |  |
Thích hợp xưởng sản xuất hộp quà tặng, xưởn in hộp, xưởng sản xuất máy hộp bao bì 250G-400G , bìa cứng màu trắng, đồng đôi, đồng, giấy kraft cắt chữ V và nhu cầu sản xuất lô hàng nhỏ. | |
| 9 | Bút vẽ |  |
Có thể sử dụng bút vẽ thông thường, bút bi, bút dầu, v.v. để vẽ các đường dao tương ứng theo yêu cầu.
Có thể sử dụng để vẽ trên bìa cứng, tấm nhựa, tấm gỗ và các vật liệu khác. Có thể viết ghi chú và đánh dấu các điểm chính |
| 10 | Dao cắt xốp |  |
Thích hợp cắt tấm xốp 30/60mm, EPE, EVA, KT và các lô hàng nhỏ lẻ, góc tròn trên dưới đồng nhất, cắt canh mịn, gọn gàng. |
| 11 | Dao đặc biệt |  |
Thích hợp cắt decal, tấm nhựa và các lô hàng nhỏ lẻ. |
| 12 | Mặt bàn PVC nhiều lỗ |  |
Tấm nhựa PVC mật độ cao, thiết kế lỗ nhỏ theo quy luật, hấp phụ mạnh hơn và ổn định hơn. Cả hai mặt của tấm nhựa đều có thể tái sử dụng và không dễ bị biến dạng. |
| 13 | Modun bơm khí |  |
Cấu trúc hấp phụ chân không mạnh, hiệu ứng hấp phụ tốt, để vật liệu cắt được cố định chắc chắn trên bàn. Cắt theo yêu cầu được thực hiện thông qua hệ thống phần mềm điều khiển |
| 14 | Súng dao rung khí nén tần suất cao (kèm đầu dao cắt) |  |
Thích hợp cắt bông , xốp, da…sử dụng cắt sản phẩm mật độ thấp |
| 15 | Hệ thống định vị CCD |  |
Chức năng định vị tự động, tự động quét và căn chỉnh theo sơ đồ vectơ đã in, giảm thời gian căn chỉnh thủ công, tránh tình trạng căn chỉnh và cắt không chính xác do yếu tố con người gây ra, cải thiện hiệu quả công việc một cách hiệu quả |
| 16 | Dao V cắt tấm tổ ong |  |
Thích hợp cho việc kiểm tra và sản xuất hàng loạt nhỏ các loại bìa cứng sóng dày, bìa tổ ong, bìa các tông, bìa xốp, bìa KT, bìa Chevron, tấm nhựa, cartton rỗng rãnh V… và các lô hàng nhỏ lẻ |
Lưu ý: Có thể có 1 số linh kiện thương hiệu của các nước nhưng có nhà máy sản xuất đặt tại Trung Quốc, linh kiện xưởng có thể thay đổi tuỳ theo thời điểm cho phù hợp với tình hình thực tế, nhưng vẫn đảm bảm bảo chất lượng tương đương mà không báo trước.
